槽型光电开关ITR20403槽宽3mm原理及应用

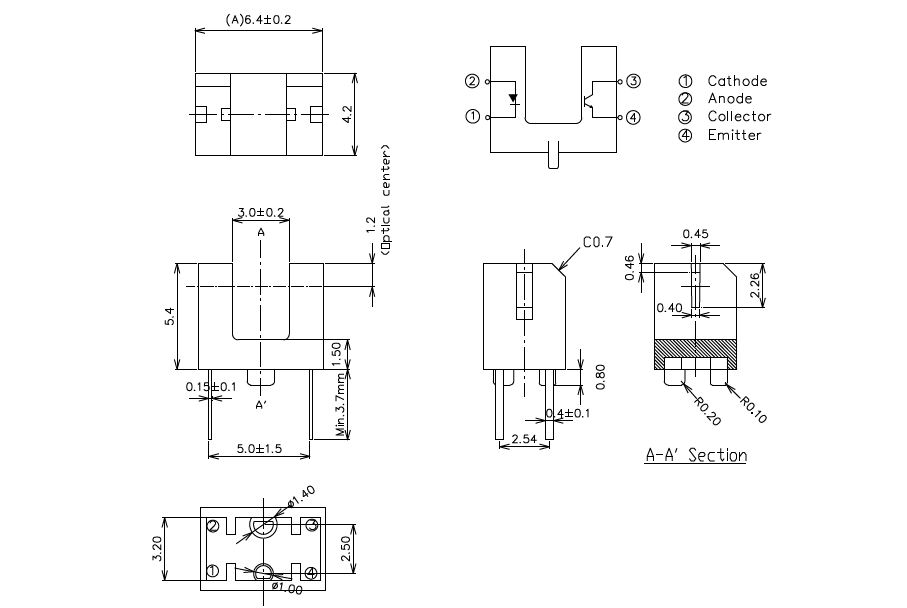

• 工作原理：ITR20403 槽型光电开关采用对射式红外感应原理，由一个红外发射管和一个接收管组合压模成型在黑色遮光的 U 型壳内。红外发射管持续发射红外线，当无物体遮挡时，红外线能够顺利穿过 3mm 的槽宽，被接收管接收，接收管产生光电流，负载导通，表示 “开” 状态；当有物体进入槽内遮挡住光路时，接收管无法接收到红外线，光电流骤降，负载不导通，表示 “关” 状态。通过这种光的遮断与未遮断的状态变化，实现对物体的检测。
• 应用领域
  • 工业自动化：可用于工业感测与讯号控制，如在自动化生产线中，对小型零部件进行位置检测、计数等，3mm 的槽宽能精准检测小型物件，提升检测精准度。
  • 马达控制：该光电开关的开关感测器功能可应用于马达控制，通过检测马达运转过程中相关部件的位置变化，来实现对马达的启停、正反转等控制。
  • 办公自动化设备：在传真机、复印机、扫描仪等设备中，用于检测纸张的存在、纸张的传输位置等，确保设备能够正常进行纸张的处理工作。
  • 投影仪：如在投影仪的自动对焦系统中，ITR20403 可用于检测镜头旋转位置，通过齿轮每转动一齿遮挡一次光路，输出一次脉冲信号，从而实现对镜头位置的精确检测和控制。
