PT67-21C/L606/TR8亿光3528红外接收光敏三极管特性解读

更新时间：2025-12-15

点击次数：

亿光PT67 - 21C/L606/TR8 是一款 SMD3528 封装的 NPN 型光敏三极管，常被当作红外接收光敏管使用，其工作原理基于光敏三极管的光电效应与电流放大特性，应用场景多集中在需要红外光电感应的各类电子设备中，以下是详细介绍：

工作原理该元件本质是借助光信号控制电流的半导体器件，核心是结合光电转换与电流放大两大关键过程，具体如下：

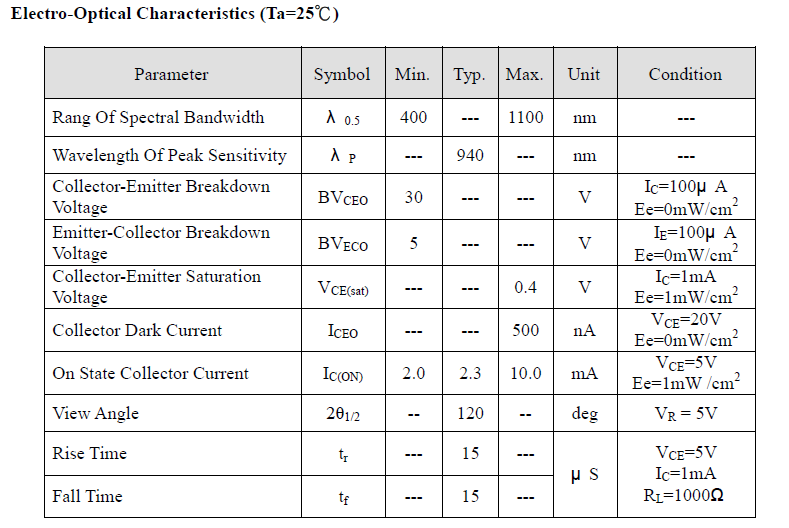

- 光生载流子产生：其集电结作为核心光敏面，当 940nm（峰值波长）的红外光照射到集电结及基区时，半导体材料吸收光子能量，激发出大量电子 - 空穴对（即光生载流子）。这一波长匹配常见红外发射管的红外输出，能高效接收红外信号。
- 电流放大输出：集电结的反偏电场会分离这些光生载流子，电子被拉向集电极，空穴则向发射极移动，这一过程形成的微弱光电流相当于基极电流。由于它是 NPN 型三极管，该基极电流会被放大，最终在集电极 - 发射极回路中形成远大于基极光电流的输出电流。且输出电流大小与入射的红外光强度呈对应关系，从而实现红外光信号到电信号的转换与放大。无光照时，仅存在 500nA 的微小暗电流，几乎不影响电路的截止状态。

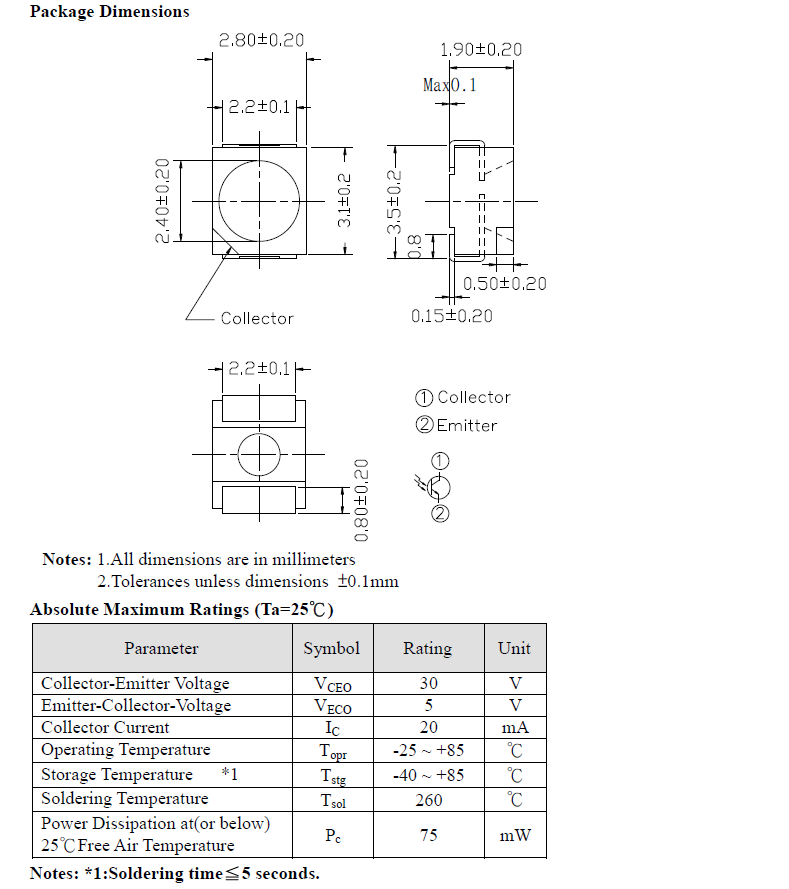

主要应用凭借 3.10×2.80×1.90mm 的微小体积、-25℃~+85℃的宽工作温度范围以及良好的兼容性，该元件常与红外发射管搭配使用，应用于多个领域的红外感应与光电检测场景，具体包括：
- 光电开关与光电对管：可与 IR67 - 21C/TR8 等同款封装的红外发射管组成光电对管，用于制作对射式或反射式光电开关。比如在自动化生产线中，检测工件是否到位，当工件遮挡或传递红外光线时，该接收管的输出电流发生变化，进而向控制系统传递到位或偏离信号。
- 小型消费电子：适配传真机、扫描仪、游戏机等设备。例如在扫描仪中，红外发射管发射红外光，经扫描介质反射后被该光敏管接收，根据反射光的强弱变化转换为电信号，以此识别扫描内容的明暗差异，完成图像信息采集。
- 智能计量与安防设备：适用于电表、煤气表等智能仪表中，用于红外抄表模块，接收外部红外抄表设备发出的信号，实现数据的非接触式读取。同时也可用于简易安防传感器，当异物遮挡红外光路时，元件输出信号突变，触发简易报警提示。
- 光耦与传感模组：可用于组装槽型光耦等器件，在电路中实现光电隔离，避免强电回路对弱电控制回路的干扰，常见于家电控制板、工业控制电路中，保障电路工作的稳定性和安全性。
