PT67-21B/L41/TR8亿光3528红外接收光敏三极管原理及应用

亿光 PT67-21B/L41/TR8 是 3528 贴片封装的 NPN 型硅外延平面光敏三极管，峰值波长 940nm，核心是靠光电效应 + 电流放大实现红外光→电信号转换，广泛用于红外遥控、感应模块等场景。

• 基本信息

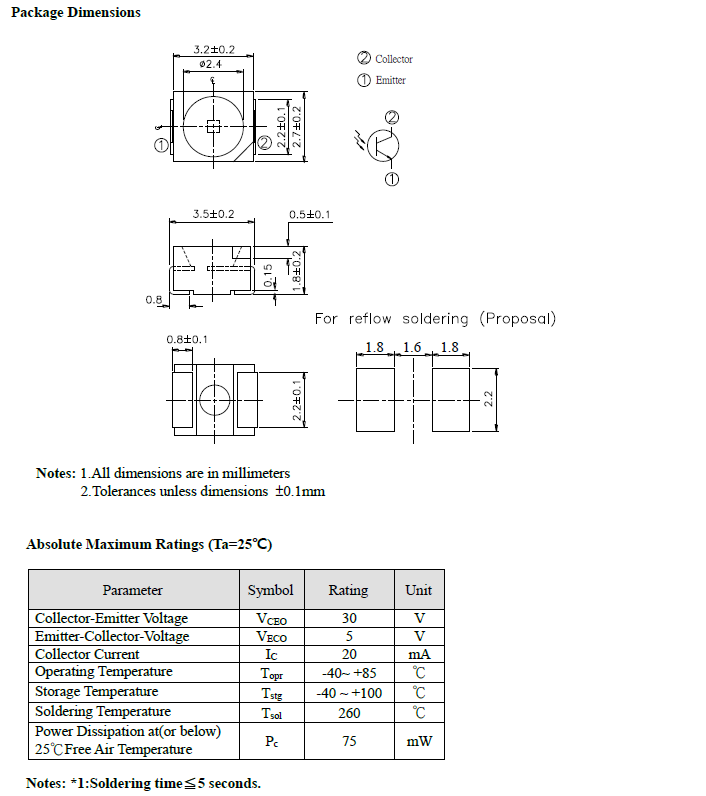

  • 封装形式：采用 3528 贴片封装，尺寸为 3.5mm×2.7mm，高度 1.8mm，体积小巧，适合嵌入式设计。
  • 类型：NPN 型硅光敏三极管。
  • 环保属性：无铅、RoHS/REACH/ 无卤。

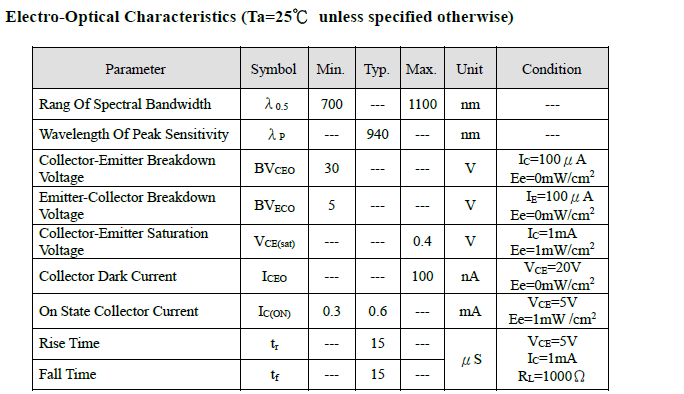

• 性能参数
  • 工作电压：集电极 - 发射极电压（VCEO）最大值为 30V，发射极 - 集电极电压（VECO）最大值为 5V。
  • 电流参数：集电极电流（IC）最大值为 20mA，暗电流（ICEO）在 VCE=20V、EE=0mW/cm² 条件下，最大值为 100nA。
  • 光谱特性：光谱带宽范围为 700-1100nm，峰值灵敏度波长为 940nm。
  • 响应时间：上升时间（TR）和下降时间（TF）在 VCE=5V、IC=1mA、RL=1000Ω 条件下，典型值均为 15μs。

  • 其他参数：功率 dissipation（PC）为 75mW，工作温度范围为 - 40℃~+85℃，存储温度范围为 - 40℃~+100℃。

• 特点
  • 响应速度快：具有较短的响应时间，能够快速响应红外光信号的变化。
  • 灵敏度高：对红外光具有较高的灵敏度，能有效接收微弱的红外信号。
  • 兼容性好：兼容红外和气相回流焊接工艺，符合 RoHS、REACH 标准，无铅且无卤。
• 应用领域：广泛应用于红外遥控、红外感应、红外通信等领域，如智能家电、遥控器、安防设备、自动门控系统、红外传感器等。
