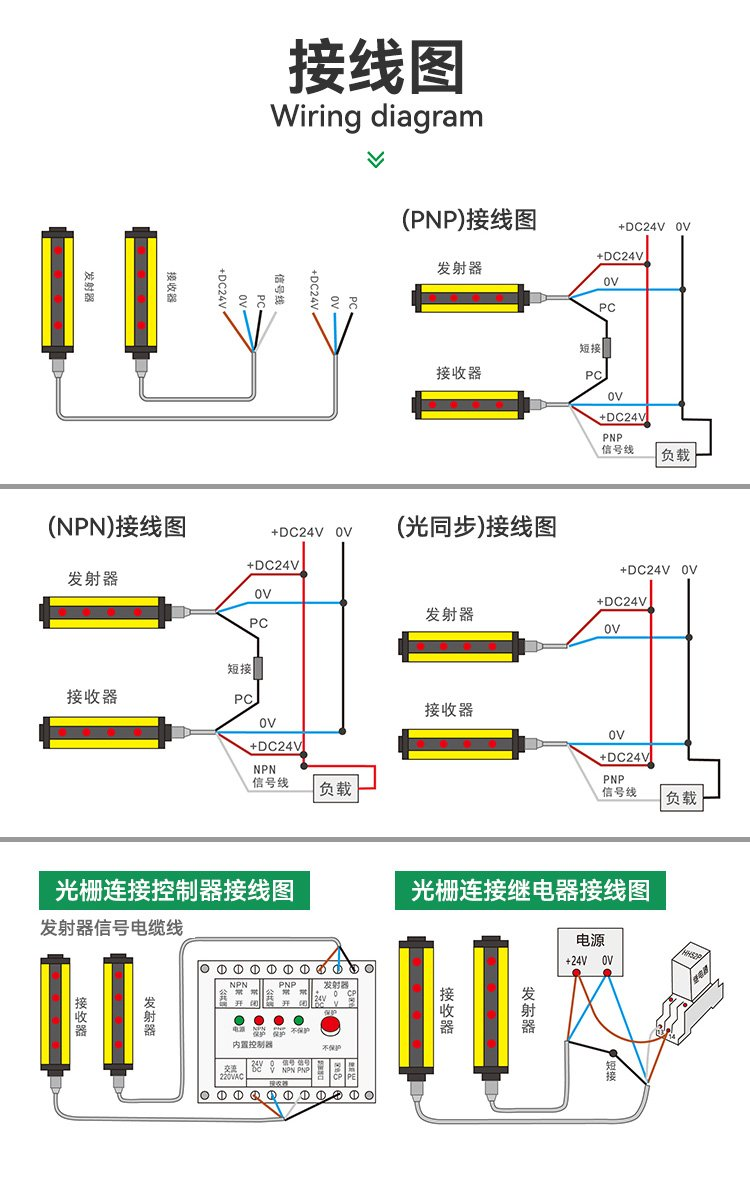

红外发射接收管在安全光栅(光幕)中的应用及接线图

在安全领域的设备上使用安全光栅，可以有效防范安全事故的发生，使得公司的生产更加安全，更能保护好设备操作员的安全，使得公司安全生产、有利于社会的稳定。

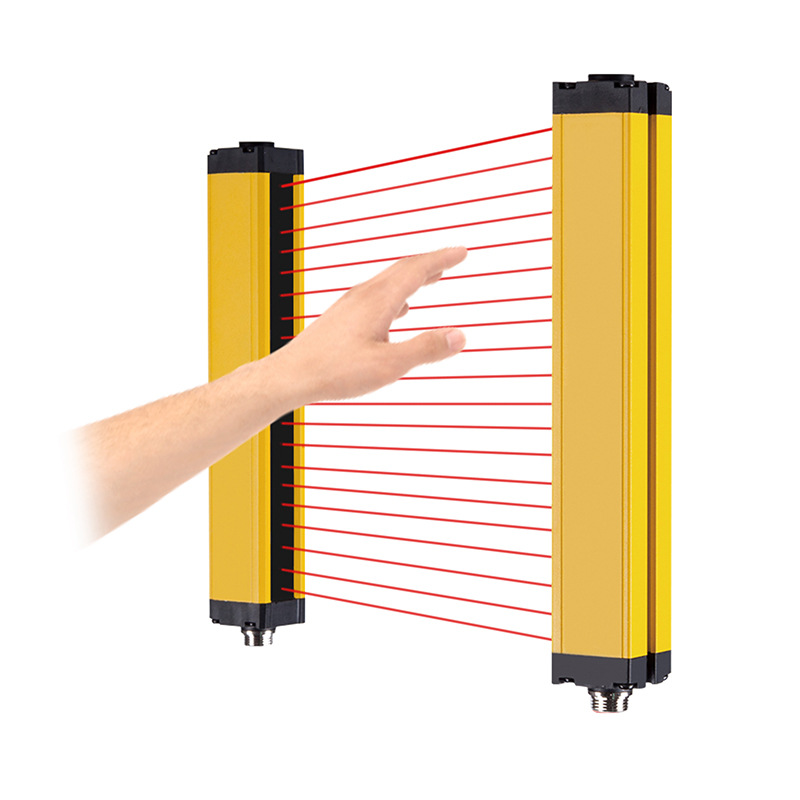

安全光栅光幕工作原理：安全光栅由发光器和受光器两部分组成。发光器发射出940波长的红外光，由受光器接收，形成保护光幕屏障，当是有物体进入保护屏障或被遮挡时，通过内部控制线路，受光器电路马上作出反应，即输出一个信号给机器，从而使机器停止运行或安全报警，当人和物体离开光幕警戒区域，则负载正常自动关闭，从而达到安全保护的目的。

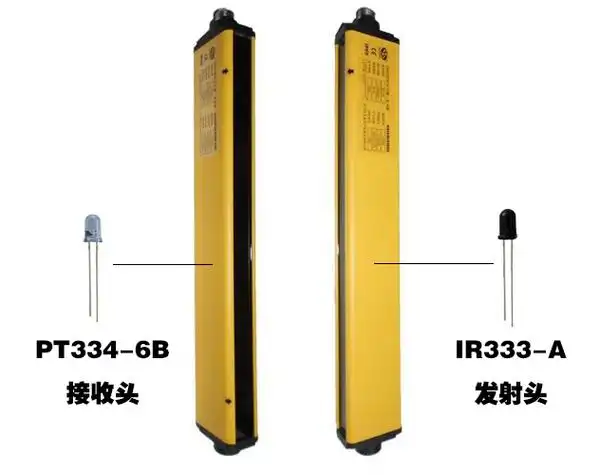

芯光电子推荐使用安全光幕红外发射接收管料号，红外发射管IR333-A、IR333C-A，红外接收管PT334-6B、PT333-3B、 XGIRM-0038Q(接收头）。5MM插件红外发射接收管，安全光幕红外光组成器件。
